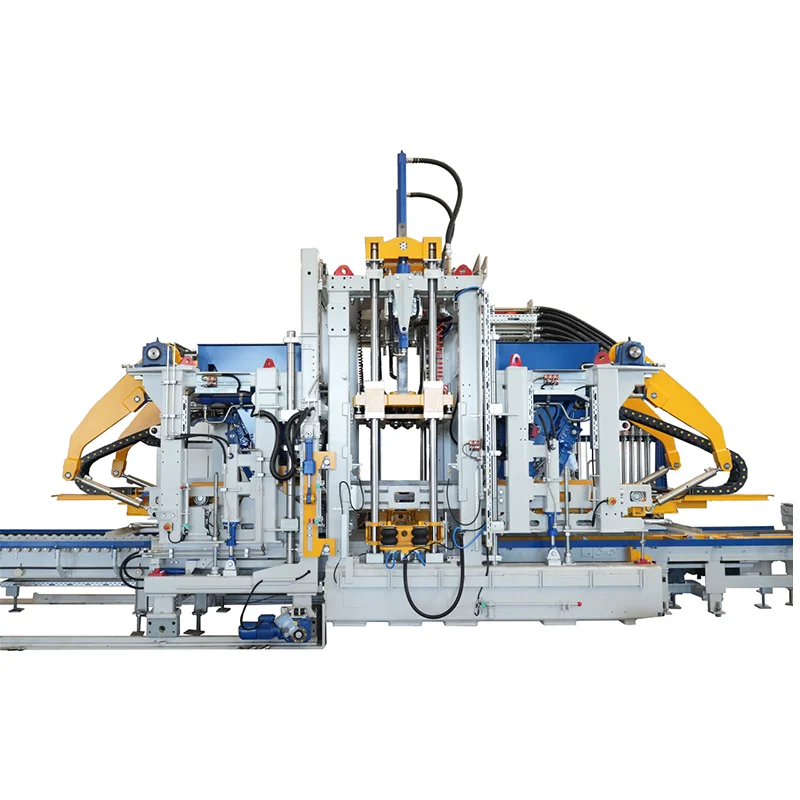

Напълно автоматична машина за производство на тухли

1 Zenith “Ultra-Dynamic” четириосна серво вибрация
Системата Zenith Ultra-Dynamic е модерна, висококачествена вибрационна технология, използвана в напълно автоматична машина за производство на тухли. Позволява прецизен контрол на амплитудата в изключително кратки времена за реакция, като същевременно осигурява гъвкава настройка. Сервозадвижваната система осигурява висока динамика, подобрявайки времето за пълнене на формата и производствения цикъл. Както амплитудата, така и честотата могат да се контролират бързо и прецизно.

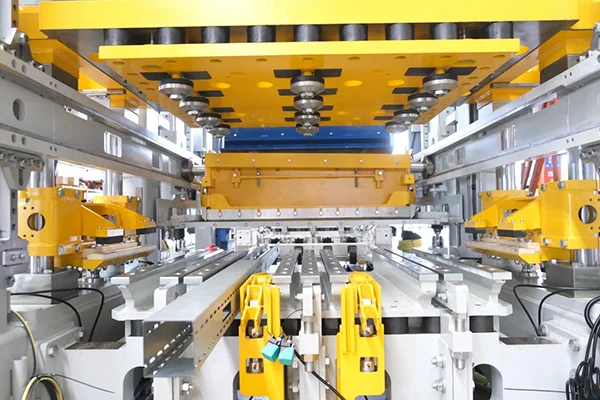

2 Автоматична система за бърза смяна на формата
Автоматичната система за бърза смяна на формата на Zenith се основава на координираната работа на множество устройства, което позволява интелигентна, бърза и прецизна смяна на матрицата. След като формата се транспортира до основната машина, тя се поставя върху модула за смяна на матрицата чрез повдигаща система. Системата автоматично завършва процеса на смяна на формата без ръчно манипулиране, позициониране или заключване.

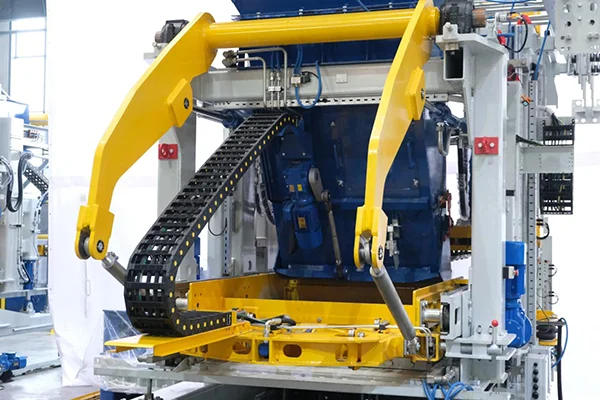

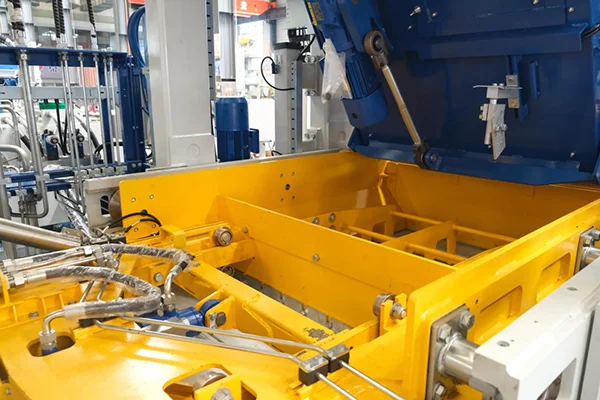

3 Окачена система за хранене
Окачената система за подаване приема модулен дизайн, интегриращ кутията за подаване, скрепер, четка за трамбовка и устройство за счупване на дъгата. И двете кутии за хранене с лицева и основна смес са монтирани на рамката за хранене, което позволява бърза подмяна и оптимална производителност на хранене.

4 Хидравлично възвратно-постъпателно захранващо устройство за счупваща основа
Хидравлично задвижване; греблото за разбиване на арки се движи напред-назад, за да разбие ефективно арките на материала.

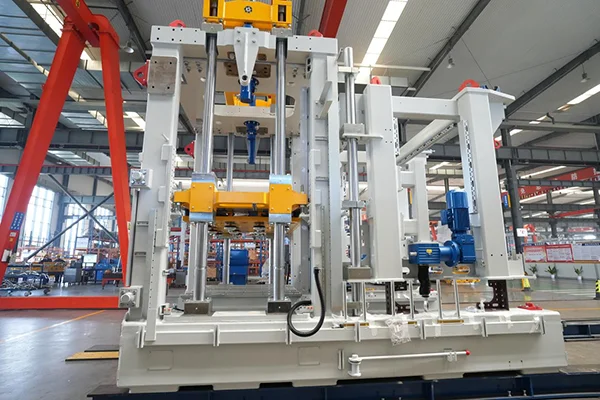

5 Модулна основна рамка
Основната машина ZN1200-2 и единицата за лицево смесване приемат модулна рамкова структура с технология за прецизно сглобяване. Разчупвайки традиционните концепции за дизайн, той широко използва висококачествени болтови връзки за рамката, вибрационната маса, двигателните греди и захранващата система. Този дизайн осигурява изключително ниска степен на поддръжка, лесно адаптиране към различни производствени условия и значително по-кратко време за смяна на износващите се части.

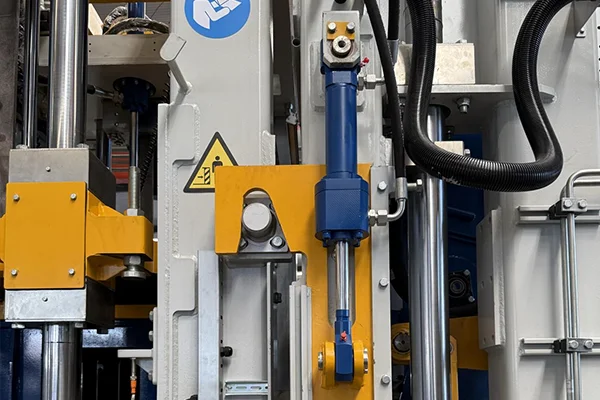

6 Хидравлична автоматична заключваща функция за Face Mix Unit
Връзката между основната машина и модула за лицев микс на ZN1200-2C се постига чрез усъвършенствана хидравлична автоматична заключваща система. Хидравличните цилиндри задвижват заключващите компоненти, за да закрепят здраво модула за смесване на лицето към основната машина. Когато модулът за лицев микс трябва да бъде отделен, системата освобождава ключалката и редуктор задвижва модула за лицев микс, за да се движи по своите релси.

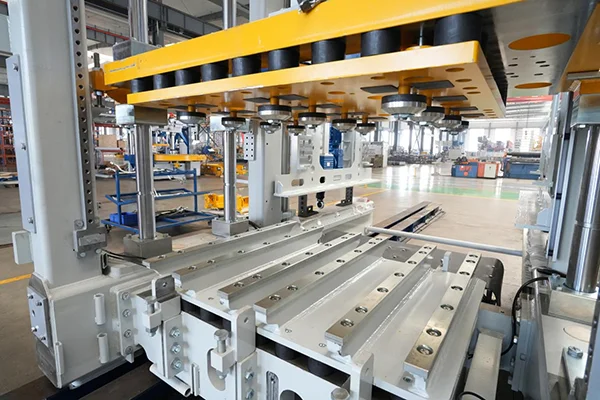

7 Натиснете Устройство за заключване на главата
Този механичен заключващ механизъм се състои от заключващи блокове с висока якост, клиновидна пресова глава и хидравлични цилиндри с двойно действие. По време на изваждането от формата, цилиндрите задвижват заключващите блокове, за да захванат радиално пресовата глава, образувайки механична безизходица. След това матрицата се освобождава под постоянен натиск, ефективно елиминирайки еластичния отскок и микро-движението - осигурявайки остри ръбове на тухла, гладки повърхности и значително подобрена степен на квалификация на продукта.

8 Електрическо регулиране на повдигането на винта
Оборудван с високопрецизен винтов повдигач за автоматично регулиране на височината—предлагащ висока точност, лесна работа и подобрена автоматизация.

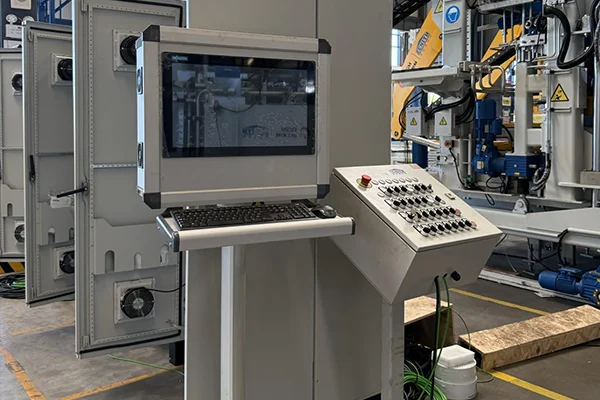

9 Напълно интегрирана система за управление
Основната машина ZN1200-2 използва PLC от серията Siemens S7-1500 (6ES7 515-2AM01-0AB0) — контролер от висок клас на Siemens, включващ голям капацитет на паметта, бърза скорост на обработка и цялостна функционалност. HMI визуализира всички сигнали на системата за управление за лесна и интуитивна работа.

10 Широка разширяемост
ZN1200-2 предлага голяма хардуерна и софтуерна възможност за разширение. Може да бъде оборудван с различни опционални системи, като устройства за пяна, системи за смесване на цветове, модули за извличане на палети, системи за издърпване на сърцевината и четки за напречно почистване, отговарящи на разнообразни производствени изисквания на клиентите.

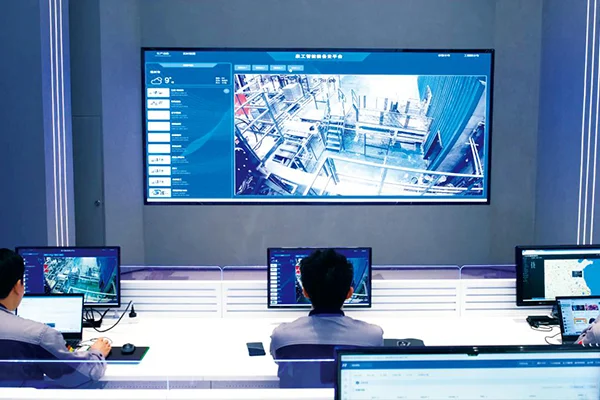

11 Quangong Intelligent Equipment Cloud Service Platform
Разработена от Quangong Zenith, “Intelligent Equipment Cloud Service Platform” позволява онлайн наблюдение, отдалечени надстройки, прогнозиране и диагностика на неизправности, оценка на здравето на оборудването и отчети за работа, предоставяйки цялостни възможности за интелигентни услуги.
